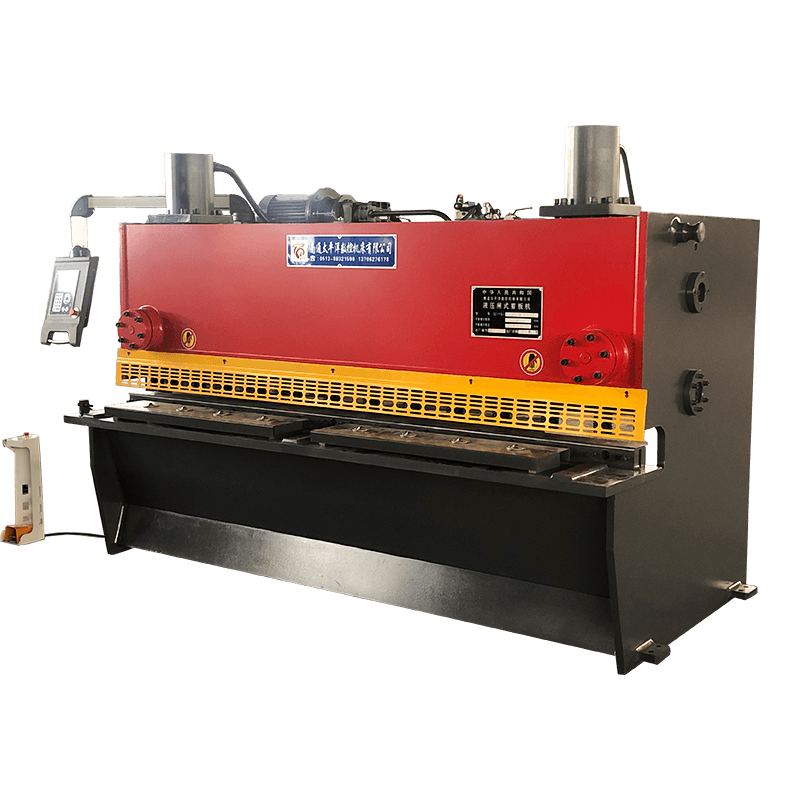

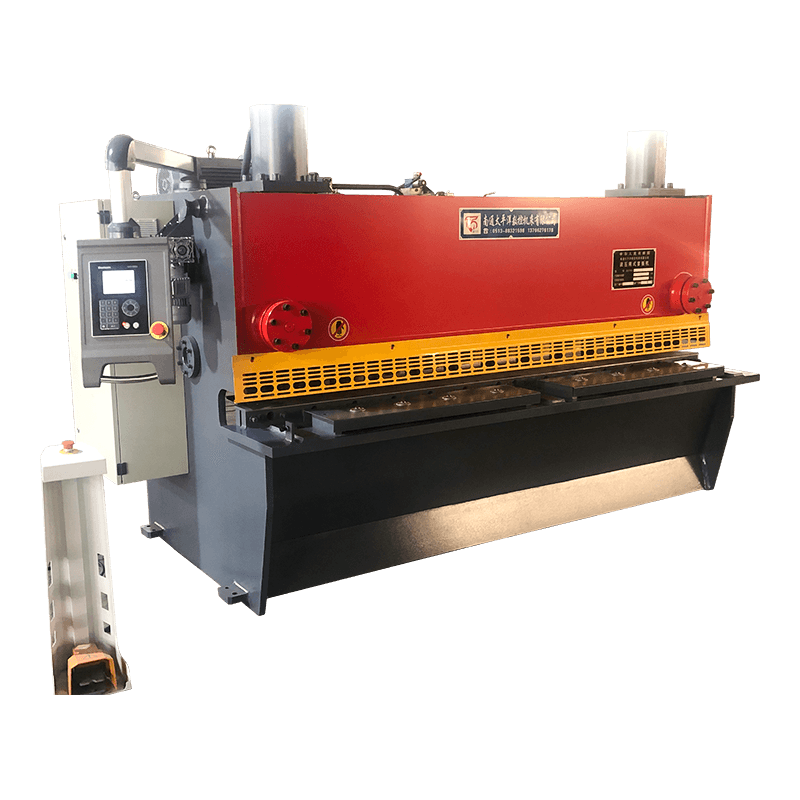

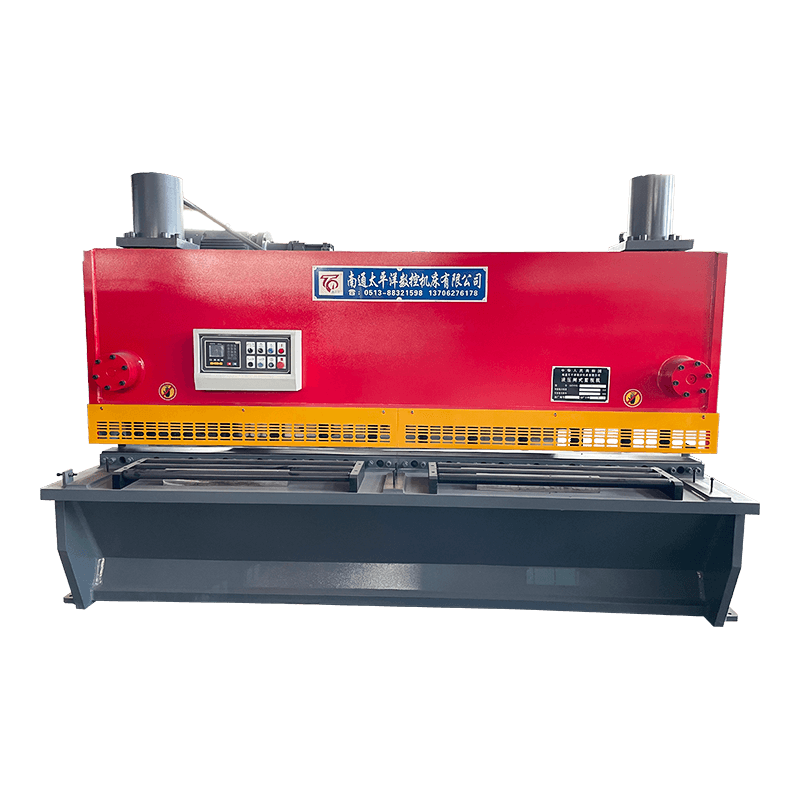

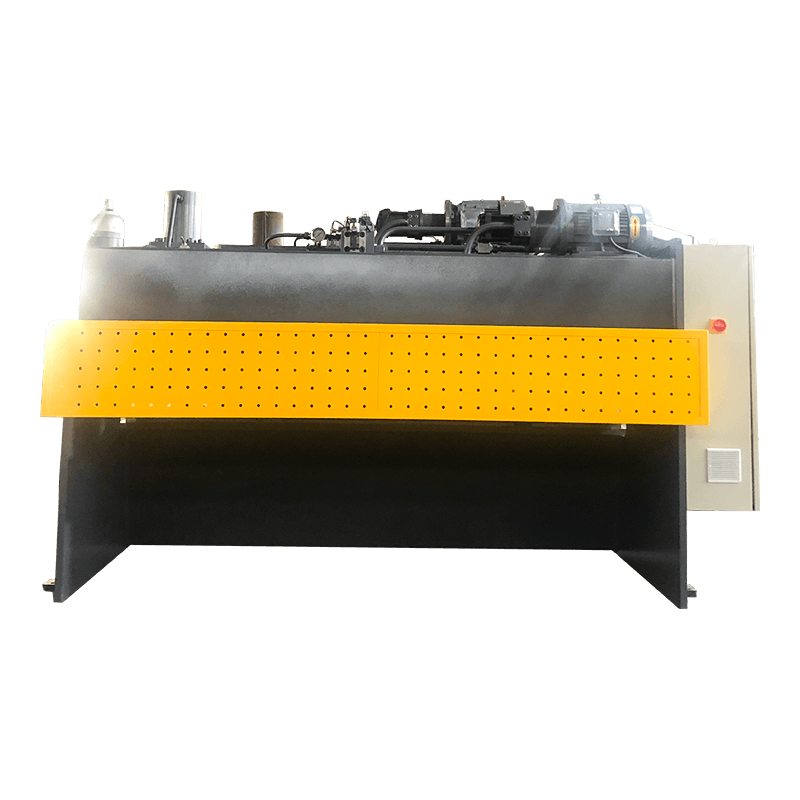

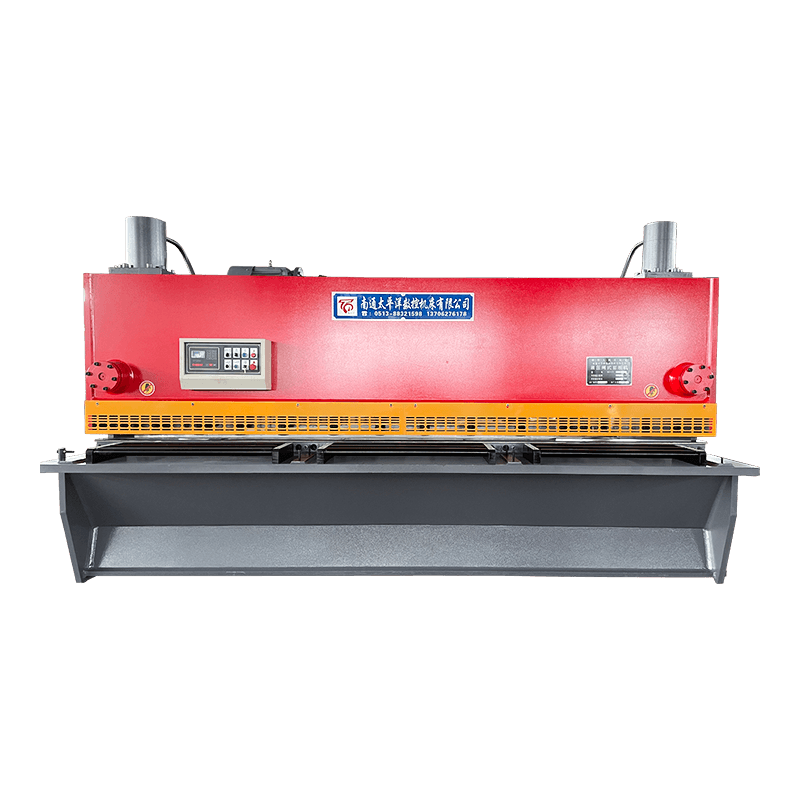

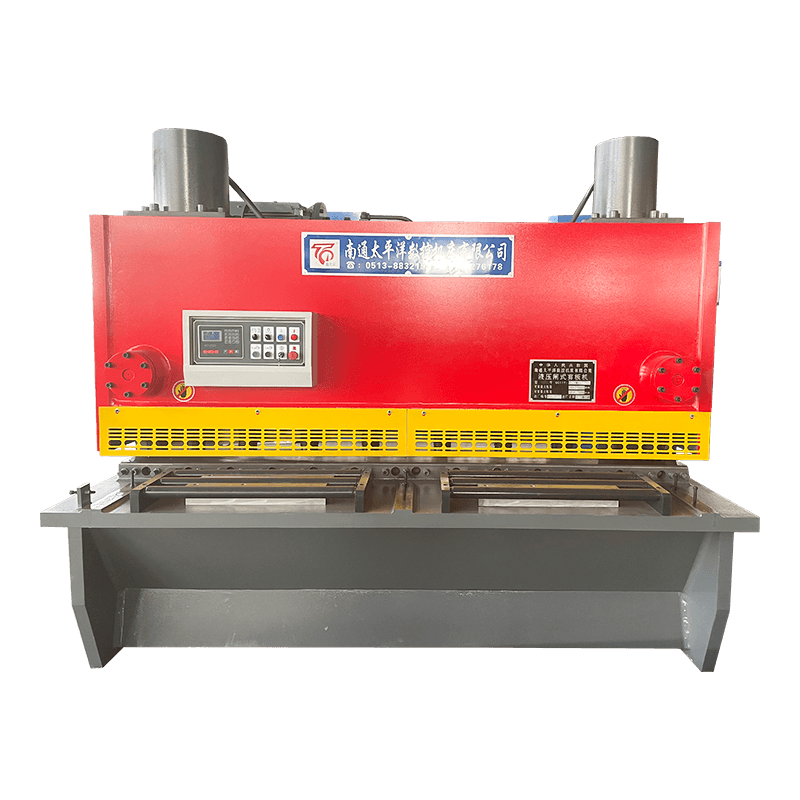

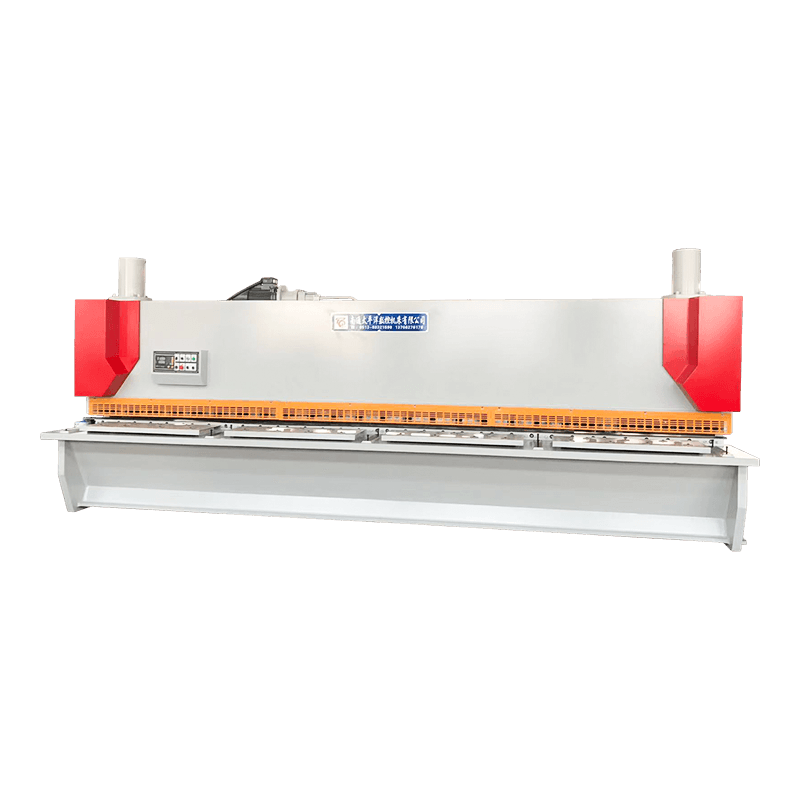

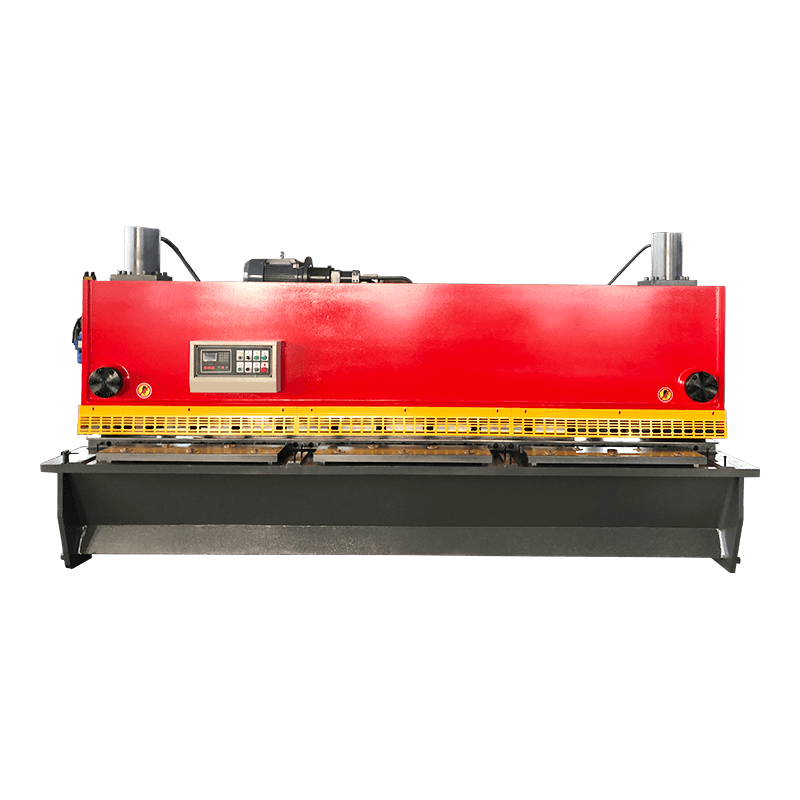

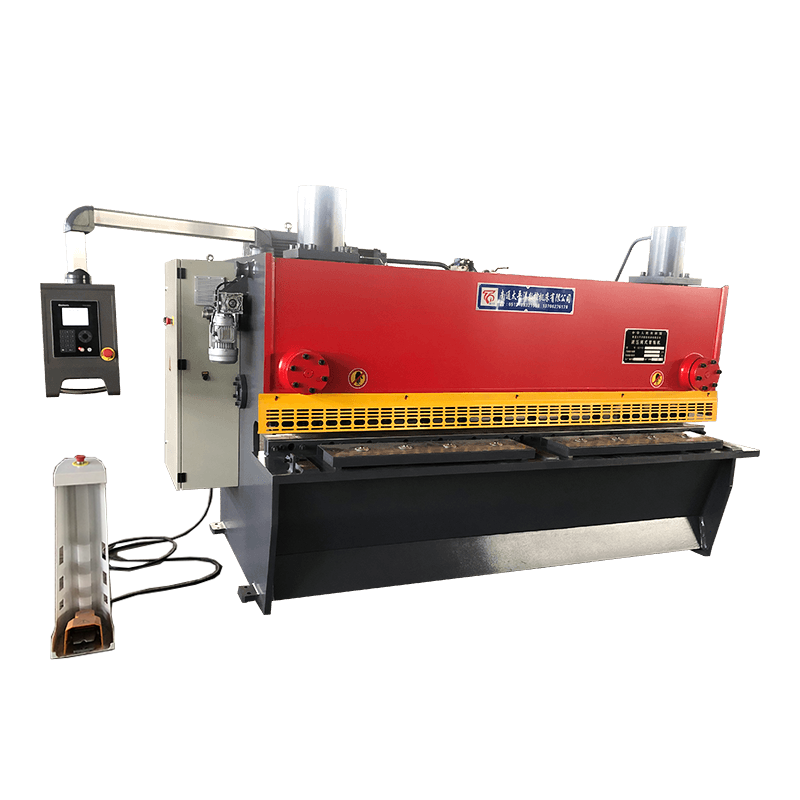

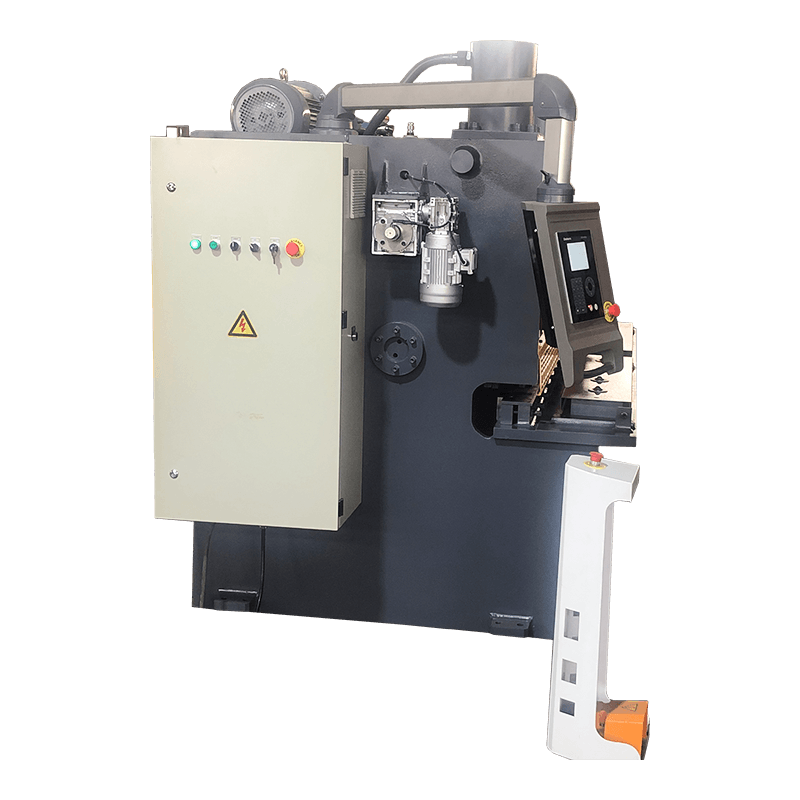

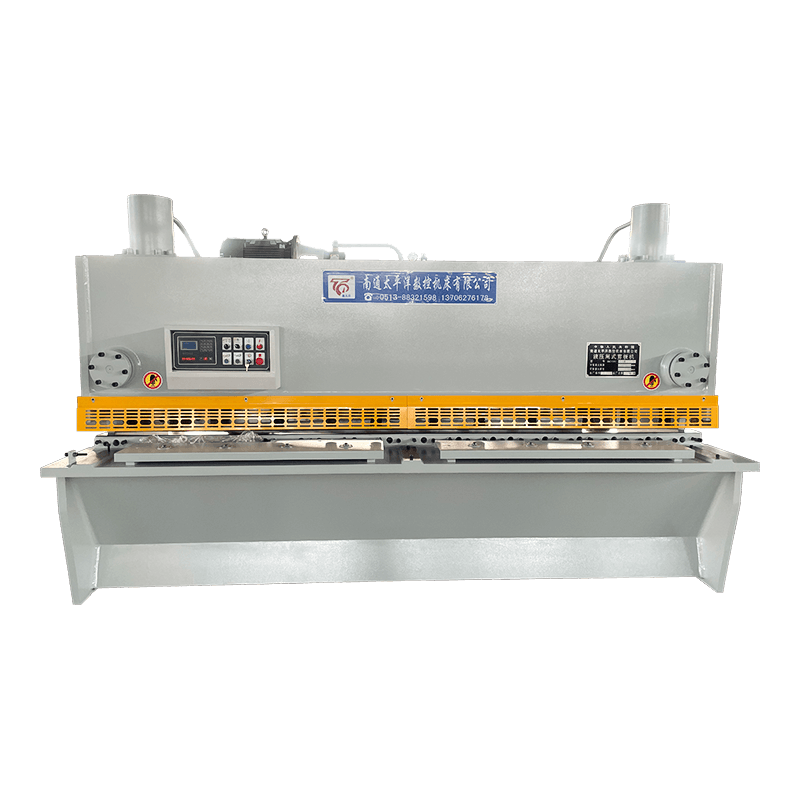

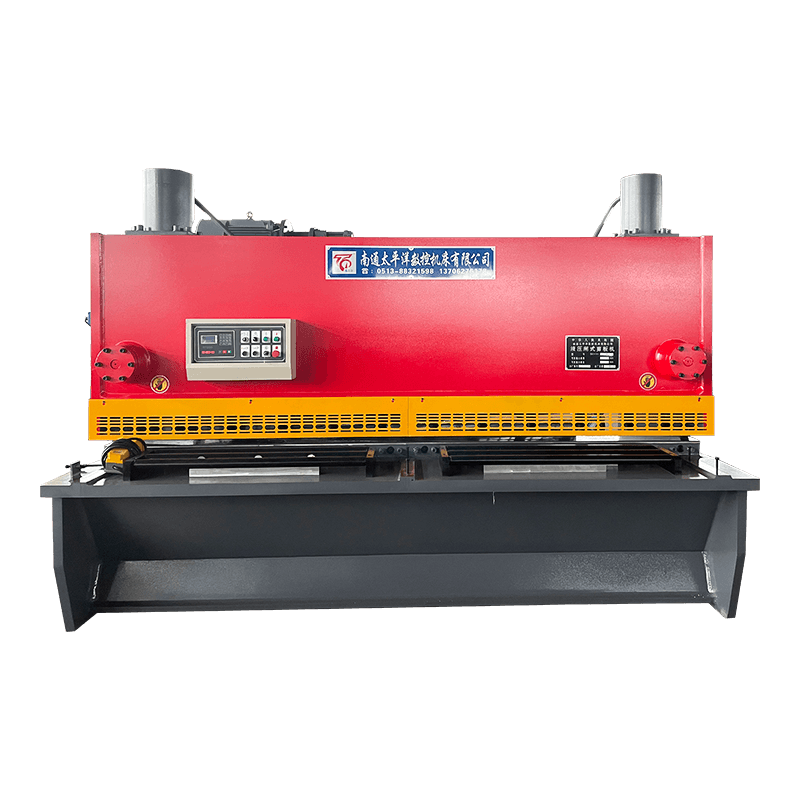

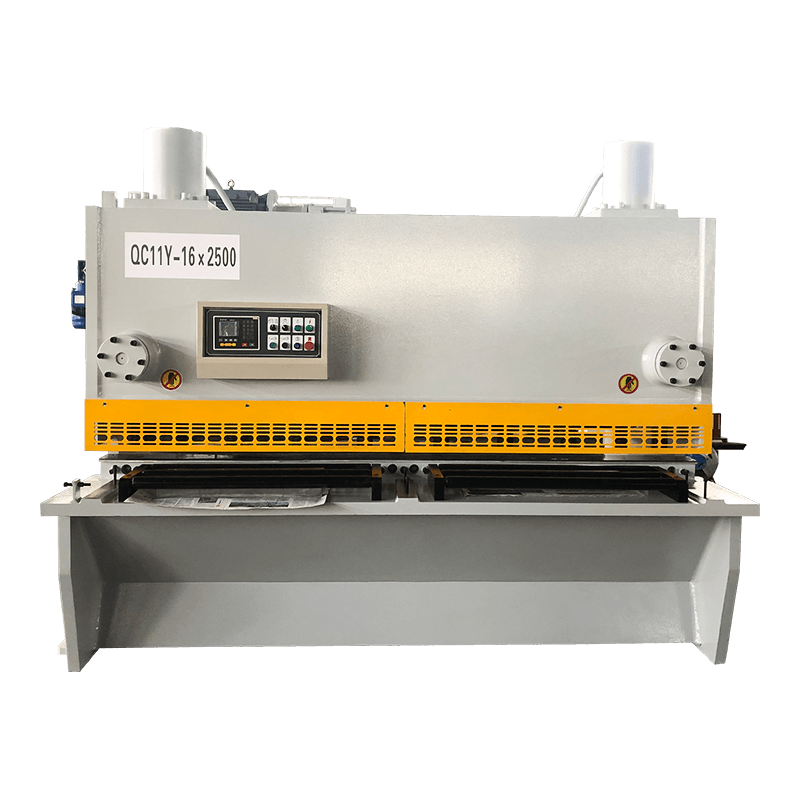

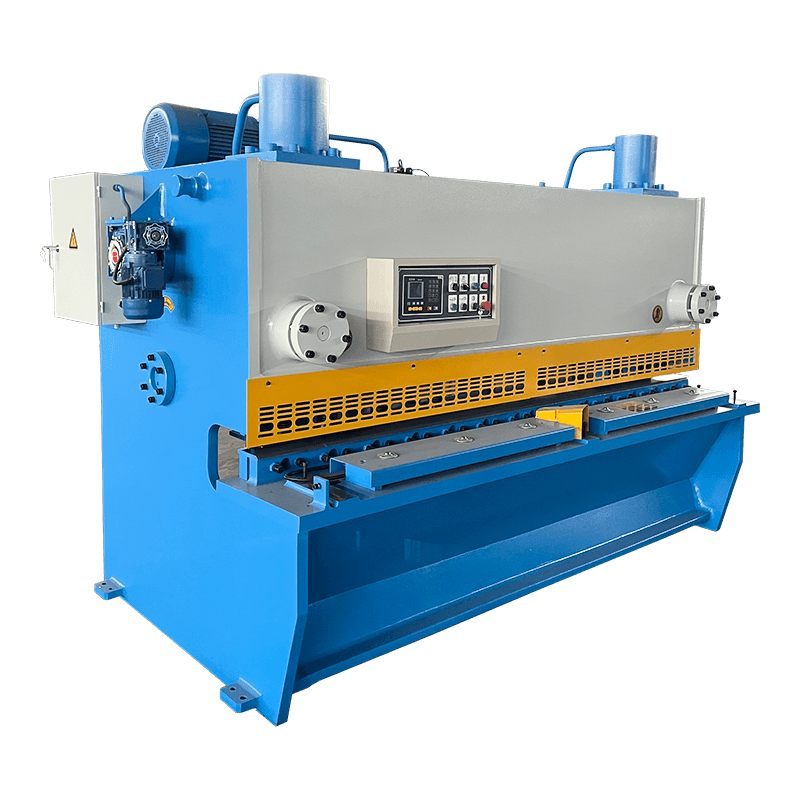

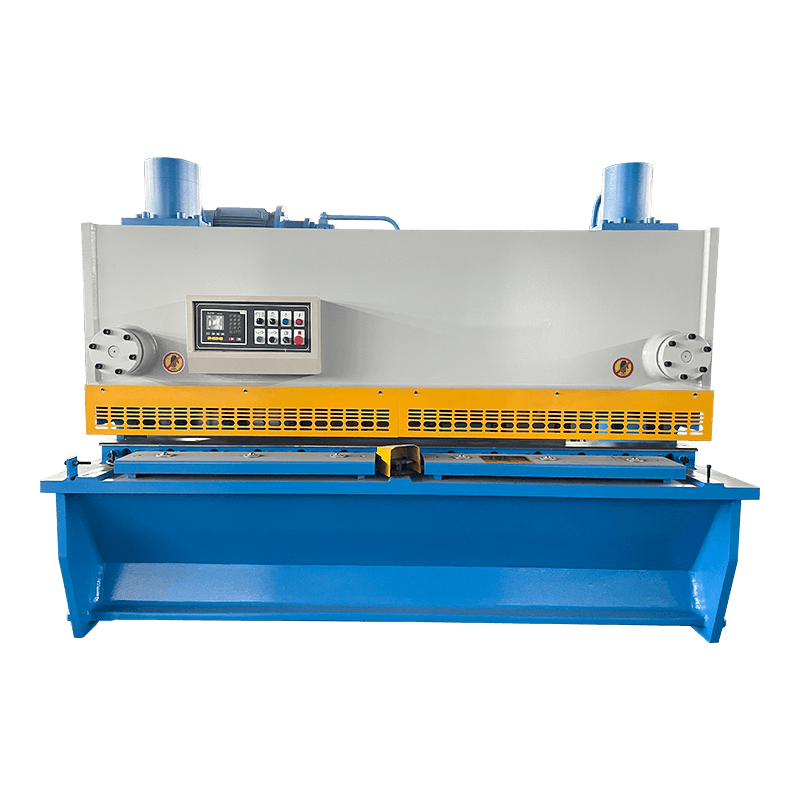

QC11Y/K Series CNC standardní/hydraulický stroj na řezání gilotinou

Vlastnosti:

• Celoocelová svařovaná konstrukce hydraulických nůžek je eliminována tepelným zpracováním.
• vnitřní napětí a má dobrou tuhost a odolný integrovaný integrovaný systém, dobrá spolehlivost.
• Tříbodové podpěrné valivé vedení pro odstranění vůle ložiska a zlepšení kvality střihu.
• Vůle nožů se nastavuje motorem, rychle, přesně a pohodlně.
• Obdélníkové čepele; všechny čtyři řezné hrany jsou použitelné; dlouhá životnost.
• Nastavitelné úhly střihu pro snížení deformace desek.
• Horní opěrka nástroje využívá strukturu introverze, která poskytuje vyřezávání a přesnost obrobku.
• Funkce střihání sekcí a funkce zarovnání světla.
• Mechanické zadní dorazy, digitální displej.
• Zadní nosič (nebo zvolte jinou konfiguraci).

Dotaz

Popis produktu

QC11Y/K- Technický parametr

Model

Stříhání
Tloušťka
(mm)

Stříhání
Šířka
(mm)

Mrtvice
(krát/mm)

Zpětný rozchod
Rozsah
(mm)

Úhel čela
(°)

Hloubka hrdla
(mm)

Hlavní motor
(KW)

Hmotnost
(kg)

celkově
Rozměry
LXWXV
(mm)

QC11Y/K-6X2500

6

2500

10-25

20-600

0,5-2

120

7.5

5000

3270X1580X2040

QC11Y/K-6X3200

6

3200

10-22

20-600

0,5-2

120

7.5

6400

3820X1580X2080

QC11Y/K-6X4000

6

4000

10-20

20-600

0,5-2

120

7.5

8500

4620X1630X2160

QC11Y/K-6X5000

6

5000

8-15

20-800

0,5-2

120

7.5

13000

5530X2075X2180

QC11Y/K-6X6000

6

6000

8-12

20-800

0,5-2

120

11

17000

6520X2080X2520

QC11Y/K-8X2500

8

2500

10-25

20-600

0,5-2

120

11

5500

3270X1580X2040

QC11Y/K-8X3200

8

3200

10-22

20-600

0,5-2

120

11

6500

3820X1580X2080

QC11Y/K-8X4000

6

4000

10-18

20-600

0,5-2

120

11

10000

4620X1630X2160

QC11Y/K-10X3200

10

3200

10-20

20-600

0,5-2

130

15

8500

3820X1680X2200

QC11Y/K-10X4000

10

4000

10-16

20-600

0,5-2

130

15

10800

4620X1680X2200

QC11Y/K-12X2500

12

2500

8-15

20-800

0,5-2,5

130

18.5

8500

3280X1650X2180

QC11Y/K-12X3200

12

3200

8-13

20-800

0,5-2,5

130

18.5

11000

3880X1850X2350

QC11Y/K-12X4000

12

4000

6-12

20-800

0,5-2,5

130

18.5

14000

4720X1960X2550

QC11Y/K-12X6000

12

6000

6-10

20-800

0,5-2,5

130

30

28000

6850X2280X2680

QC11Y/K-16X2500

16

2500

8-15

20-800

0,5-2,5

130

22

11000

3280X1980X2280

QC11Y/K-16X3200

16

3200

8-13

20-800

0,5-2,5

130

22

12600

3880X1980X2450

QC11Y/K-16X4000

16

4000

6-12

20-800

0,5-2,5

130

22

15500

4720X1980X2550

QC11Y/K-16X6000

16

6000

6-10

20-1000

0,5-2,5

130

37

32800

6850X2280X2780

QC11Y/K-20X2500

20

2500

8-14

20-800

0,5-3

150

30

14000

3380X2200X2780

QC11Y/K-20X3200

20

3200

8-12

20-800

0,5-3

150

30

17500

3880X2200X2780

QC11Y/K-20X6000

20

6000

6-8

20-1000

0,5-3

130

37

38000

6850X2400X2800

QC11Y/K-25X2500

25

2500

6-12

20-800

0,5-3

150

37

18000

3380X2200X2780

QC11Y/K-25X3200

25

3200

6-10

20-800

0,5-3

150

37

22000

3880X2200X2780

Popis a specifikace uvedené v tomto katalogu podléhají úpravám bez upozornění.

Kontaktujte nás pro více informací

Neváhejte kontaktovat, když nás potřebujete!

SUBMIT

O
Nantong Pacific CNC Machine Machine Co., Ltd
Nantong Pacific CNC Machine Machine Co., Ltd

Nantong Pacific CNC Machine Machine Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produkty, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Jako profesionál China Hydraulic Guillotine Shearing Cutting Machine Suppliers and Hydraulic Guillotine Plate Shears Company, Společnost má nyní schopnost navrhovat, vyvíjet a vyrábět standardní série produktů a nestandardní vybavení. Výrobky se dobře prodávají po celé zemi, velké množství vývozu do jihovýchodní Asie, Evropy, Spojených států a Středního východu. Společnost pokrývá oblast více než 20 000 metrů čtverečních, přičemž skupina inženýrů a techniků s bohatými profesionálními znalostmi, výrobním a testovacím zařízením je dokončena. Over the years, has been committed to the research and innovation of forging machine tools, the product sales and after-sales service is sparing no effort, has in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu area established a more perfect set of pre-sale, sale, after-sales service in one of the Pobočky, snažte se uspokojit potřeby domácích a zahraničních zákazníků.


V dnešním světě plném naděje a příležitostí, Pacific Machine Machine a naši zákazníci jdou ruku v ruce pro společný rozvoj.

Zprávy
Prodloužení průmyslových znalostí

1. Úvod do Hydraulický řezací stroj s gilotinou

Hydraulický řezací stroj s gilotinou, také známý jako Hydraulické nůžky na gilotinové desky , je vysoce přesné zařízení na řezání kovů široce používané v průmyslu zpracování plechu. Je určeno k řezání uhlíkové oceli, nerezové oceli, hliníku a dalších kovových desek s vysokou účinností a přesností.

Ve srovnání s tradičními nůžkami poskytují hydraulické gilotinové systémy vyšší přesnost řezání, hladší chod a delší životnost . Moderní CNC řízené stroje mohou dosáhnout přesnosti řezání uvnitř ±0,1 mm , což je nezbytným v moderní průmyslové výrobě.

Nantong Pacific CNC Machine Tool Co., Ltd je klíčovým podnikem národního strojního podniku, který se nachází v zóně hospodářského a technologického rozvoje Haian, kde je krásné prostředí navázáno pohodlný provoz, což poskytuje rychlý průmysl mezi podniky a zákazníky. Podnik je plně a specializuje se na výrobu nůžek, ohýbaček, válcovacích strojů, hydraulických lisů, děrovacích strojů a produktů, široce používaných v: lehkém vybavení dalším průmyslu, letectví, stavbě lodí, metalurgii, přístrojové technice, elektrospotřebičích, nerezových výrobcích, stavebním a dekoračním průmyslu. Naše výrobky se dobře prodávají doma i v zahraničí.

Vlastnosti:

  • Celoocelová svařovaná konstrukce hydraulických nůžek využívá tepelné zpracování, aby se eliminovalo vnitřní napětí a zajistila se dobrá tuhost a stabilita.
  • Pokročilý hydraulický systém zajišťuje vysokou spolehlivost a integrovaný chod.
  • Tříbodové valivé podbarvení pod vedením vůli ložisek a zlepšuje kvalitu.
  • Vůle nožů se nastavuje motorem, takže operace je rychlá, přesná a pohodlná.
  • Obdélníkové břity se čtyřmi použitelnými břity zajišťují dlouhou životnost.
  • Nastavitelné úhly střihu účinně snižují deformaci desek.

2. Princip činnosti hydraulického řezacího stroje

(1) Hydraulický pohonný systém

Hydraulický systém vytváří silný a stabilní tlak pro pohon držáku čepele. Může dosáhnout síly z 20 tun až 600 tun , v závislosti na specifikačních strojích.

(2) Mechanismus řezání čepelí

Horní čepel se pohybuje v přímé svislé dráze (pohyb gilotiny), aby byly zajištěny čisté a přesné řezné hrany. Tím se snižuje tvorba otřepů až o 30 % .

(3) Řídící systém

CNC systémy nabízí automatické nastavení délky a úhlu řezu, čímž dochází k výraznému snížení chyb obsluhy.

3. Výhody hydraulických nůžek na gilotinové desky

  1. Vysoká přesnost: Přesnost řezání až ±0,1 mm zajišťuje hladké hrany.
  2. Silná odolnost: Svařovaná ocelová konstrukce zajišťuje dlouhodobou stabilitu.
  3. Energetická účinnost: Hydraulický systém snižuje plýtvání energií o 20 %.
  4. Snadná obsluha: Motorizované nastavení vzdálenosti nožů zjednodušuje nastavení.
  5. Dlouhá životnost čepele: Čtyřbřité nože prodlužují životnost 2–3krát.

4. Přehled technických parametrů

Položka Specifikace Výkonnostní přínos
Tloušťka řezání 1–30 mm Podporuje různé materiály
Délka řezu 2000–6000 mm Vhodné pro velké talíře
Přesnost ±0,1 mm Vysoce kvalitní řezné hrany
Technické parametry řezacího stroje s hydraulickou gilotinou

5. Aplikace v průmyslu

Hydraulické gilotinové nůžky jsou běžně používané v:

  • Výroba ocelových konstrukcí
  • Výroba automobilového plechu
  • Lodní průmysl
  • Stavební a dekorační zpracování kovů

6. Nejčastější dotazy

Q1: Jaké materiály mohou řezat hydraulické nůžky s gilotinou?

Mohou řezat uhlíkovou ocel, nerezovou ocel, hliník a další plechy.

Q2: Jaká je maximální tloušťka řezu?

V závislosti na modelu může dosáhnout až Ocelové plechy o tloušťce 30 mm .

Q3: Jak často by se měly břity vyměňovat?

Se čtyřbřitými břity se cykly výměny výrazně prodlužují, obvykle po dlouhodobém průmyslovém používání.
