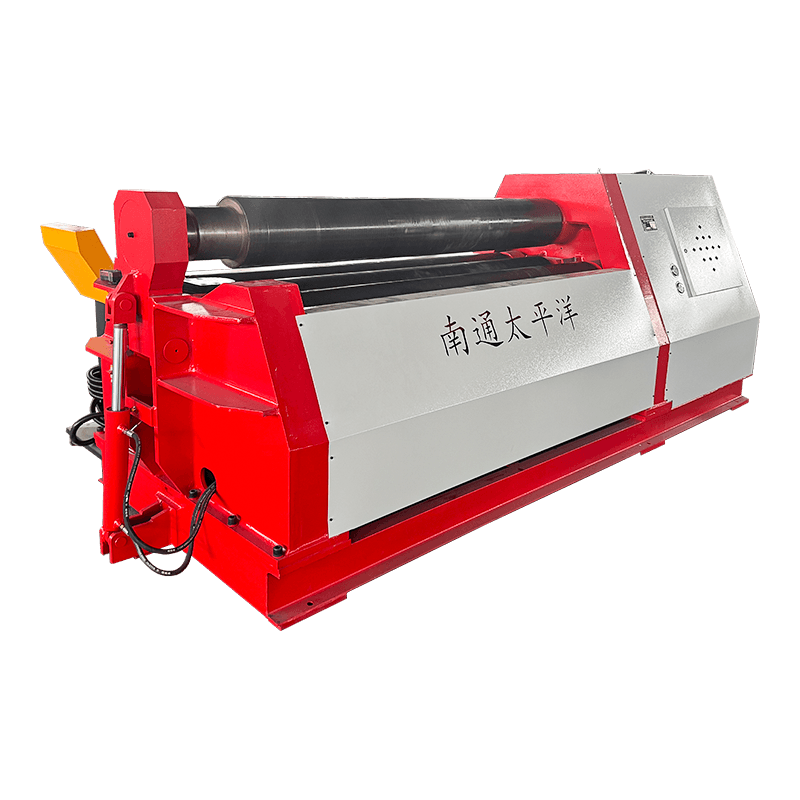

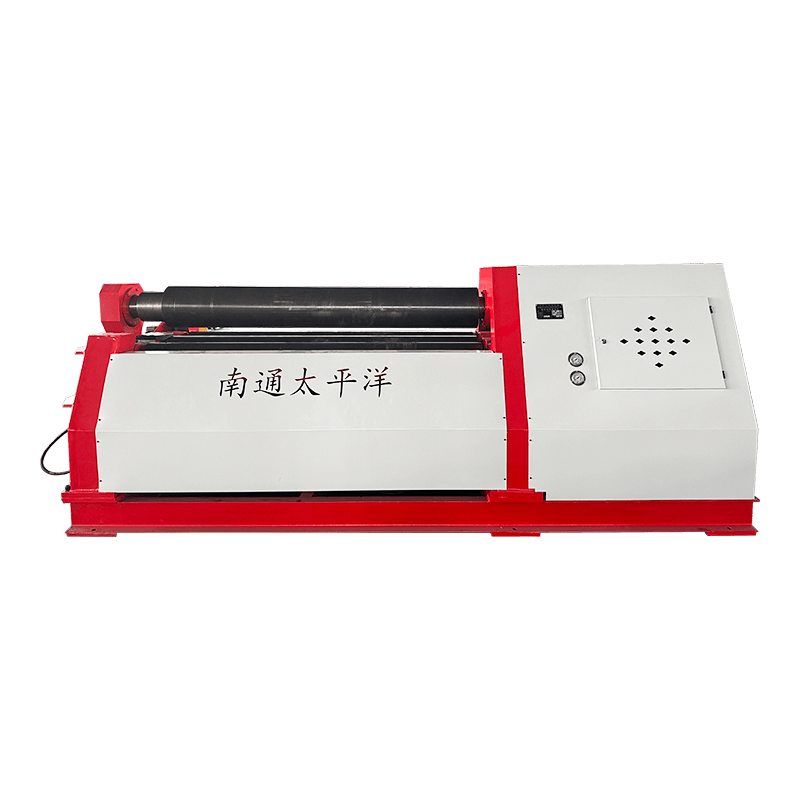

4-válcový válcovací stroj řady W12

Zakružovačka plechů se 4 válcovi řady W12 je vysoce účinné řešení hydraulického ohýbání plechů určené pro předohýbání a válcování plechů do válcových, kuželových nebo zakřivených obrobků. Tento je běžně používaný v tlakových nádobách, kotlích, potrubích a v průmyslu konstrukční oceli, integruje předběžné ohýbání a tvarování do jedné operace, který je potřeba dalšího vybavení.

Struktura a pracovní princip
Stroj využívá čtyřválcovou konfiguraci:
Horní válec je hlavní válec, jehož vertikální pohyb je řízen hydromotorem pro stabilní a výkonný provoz.
Spodní válec během upínací síly na desku hydraulického válce, což zajišťuje určité držení procesu tváření.
Dva boční válečky, začínají symetrické na obou stranách spodního válečku, pohybují se po nakloněných vodicích kolejnicích. Jsou poháněny systémem sestávajícím z matic, šneků a hlavních šroubů, které poskytují řízenou boční podporu a tvarovací sílu.
Tato konstrukce umožňuje, aby byly oba konce desky předem ohnuty v nejlepší nastavení, což snižuje plýtvání materiálem a zlepšuje efektivitu ve srovnání se tříválcovými.

Klíčové vlastnosti
Jednokrokové tvarování: Předohýbání a válcování lze dokončit na stejném stroji, což šetří čas na přípravu
Plně hydraulický pohon: Hladký chod, vysoká tuhost a spolehlivá upínací síla
přesnost kontroly: Volitelný CNC systém pro automatické řízení poloh válců, zlepšuje opakovatelnost
Široká materiálová kompatibilita: Vhodné pro uhlíkovou ocel, nerezovou ocel, hliník a slitinové plechy
Snadná obsluha: Uživatelsky přívětivý ovládací panel s manuálním a automatickým režimem

Aplikace
Tlakové nádoby a kotle
Výroba potrubí
Výroba větrné věže a konstrukční oceli
Automobilový průmysl a stavba lodí

Dotaz

Popis produktu

Specifikace

Model

Tloušťka
stočené desky
(mm)

Maximální předohyb
Tloušťka
(mm)

Šířka
stočená deska
(mm)

Výtěžnost desky
Síla
(Mpa)

Průměr
Horní válec
(mm)

Hlavní motor
(KW)

Hmotnost
(kg)

celkově
Rozměry
LXWXV
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

Popis a specifikace uvedené v tomto katalogu mohou být změněny bez upozornění.

Kontaktujte nás pro více informací

Neváhejte kontaktovat, když nás potřebujete!

SUBMIT

O
Nantong Pacific CNC Machine Machine Co., Ltd
Nantong Pacific CNC Machine Machine Co., Ltd

Nantong Pacific CNC Machine Machine Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produkty, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Jako profesionál China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, Společnost má nyní schopnost navrhovat, vyvíjet a vyrábět standardní série produktů a nestandardní vybavení. Výrobky se dobře prodávají po celé zemi, velké množství vývozu do jihovýchodní Asie, Evropy, Spojených států a Středního východu. Společnost pokrývá oblast více než 20 000 metrů čtverečních, přičemž skupina inženýrů a techniků s bohatými profesionálními znalostmi, výrobním a testovacím zařízením je dokončena. Over the years, has been committed to the research and innovation of forging machine tools, the product sales and after-sales service is sparing no effort, has in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu area established a more perfect set of pre-sale, sale, after-sales service in one of the Pobočky, snažte se uspokojit potřeby domácích a zahraničních zákazníků.


V dnešním světě plném naděje a příležitostí, Pacific Machine Machine a naši zákazníci jdou ruku v ruce pro společný rozvoj.

Zprávy
Prodloužení průmyslových znalostí

1. Úvod do 4 Válcovací ohýbačka

4-válcový ohýbací stroj, také známý jako 4-válcový válcovací stroj řady W12, je výkonné zařízení pro válcování desek široce používané pro tváření válcových, obloukových a kuželových tvarů z plechů. Je nezbytný v průmyslových odvětvích, jako je stavba lodí, tlakové nádoby, větrné věže a výroba těžkých ocelových konstrukcí.

Ve srovnání s tradičními 3-válcovými stroji, 4-válcový design zlepšuje efektivitu 30 %–50 % a snižuje plýtvání materiálem až o 20 % , což z něj činí preferované řešení pro přesné tváření plechů.

Nantong Pacific CNC Machine Tool Co., Ltd je klíčovým podnikem národního strojního podniku, který se nachází v zóně hospodářského a technologického rozvoje Haian, kde je krásné prostředí navázáno pohodlný provoz, což poskytuje rychlý průmysl mezi podniky a zákazníky. Podnik je plně a specializuje se na výrobu nůžek, ohýbaček, válcovacích strojů, hydraulických lisů, děrovacích strojů a produktů, široce používaných v: lehkém vybavení dalším průmyslu, letectví, stavbě lodí, metalurgii, přístrojové technice, elektrospotřebičích, nerezových výrobcích, stavebním a dekoračním průmyslu. Naše výrobky se dobře prodávají doma i v zahraničí.

2. Princip fungování W12 4-válcový stroj

(1) Systém hlavního pohonu horní války

Horní válec slouží jako hlavní hnací komponent, poháněný hydromotory, které zajišťují stabilní a výkonnou rotaci pro nepřetržité válcování.

(2) Vertikální pohyb spodního válce

Spodní válec se pohybuje vertikálně pod hydraulickým tlakem a vyvíjí sílu přes hydraulický olej ve válce, aby byl stůl bezpečně upnul. Tím je zajištěno rovnoměrné rozložení tlaku.

(3) Systém nastavení bočních válečků

Boční válečky na obou stranách se pohybují po vodicích kolejnicích pomocí šroubového, šnekového a vodícího šroubového mechanismu, což umožňuje přesné ovládání zakřivení pro různé tloušťky plechu.

Stroj umožňuje předohýbání a válcování obou konců plechu na stejné zařízení výrazně zlepšuje produktivitu a zkracuje dobu manipulace s materiálem.

3. Klíčové výhody 4válcového válcového stroje

  1. Vysoká účinnost: Jednorázové upnutí dokončí válcování a předohýbání.
  2. Přesné tvarování: Přesnost dosahuje ±0,5 mm u válcových konstrukcí.
  3. Snížená práce: Automatizované hydraulické ovládání snižují manuální zásahy.
  4. Široká aplikace: Vhodné pro desky o tloušťce od 2 mm do 80 mm.
  5. Stabilní výkon: Hydraulická synchronizace zajišťuje stálou kvalitu odvalování.

4. Přehled technických parametrů

Položka Specifikace Výkonnostní přínos
Tloušťka desky 2–80 mm Široký rozsah použití
Přesnost odvalování ±0,5 mm Vysoce přesné tvarování
Zlepšení účinnosti 30 %–50 % Rychlejší výrobní cyklus
Technické specifikace 4-válcového stroje na válcování plechů řady W12

5. Průmyslové aplikace

4 válcovací ohýbačka se široce používá v:

  • Výroba tlakových nádob
  • Výroba větrných věží
  • Lodní průmysl
  • Výroba ocelových konstrukcí

6. Nejčastější dotazy

Q1: Jaká je hlavní výhoda 4-válcové struktury?

Umožňuje předběžné ohýbání a válcování v jednom stroji, zlepšuje efektivitu a snižuje plýtvání materiálů.

Q2: Jaký rozsah tloušťky zvládne?

Zvládne ocelové plechy od 2 mm do 80 mm v závislosti na kapacitním modelu.

Q3: Je k dispozici CNC řízení?

Ano, CNC systémy jsou volitelné a výrazně zlepšují přesnost a úroveň automatizace.
