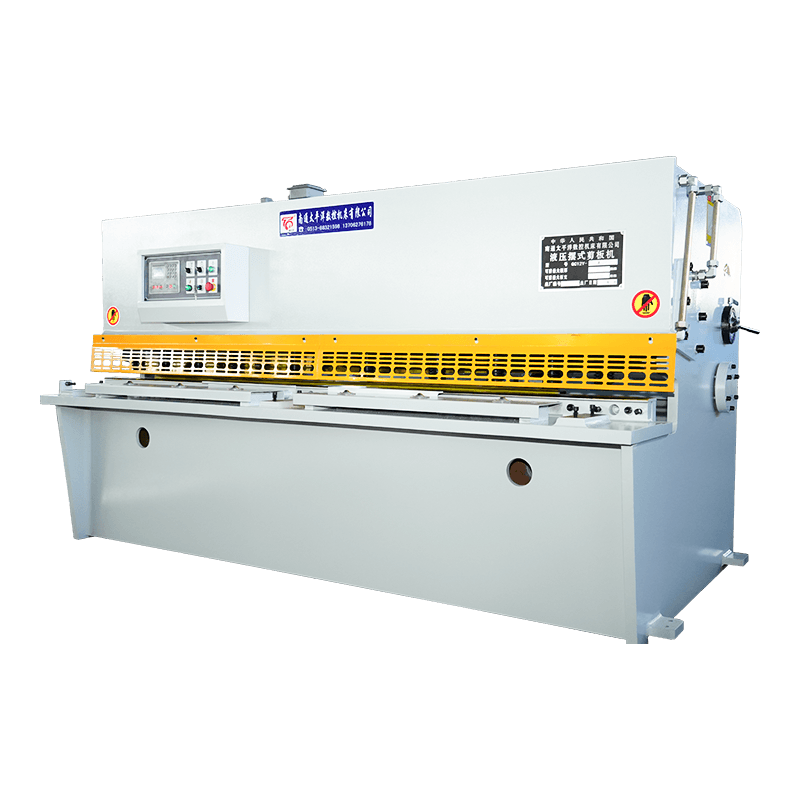

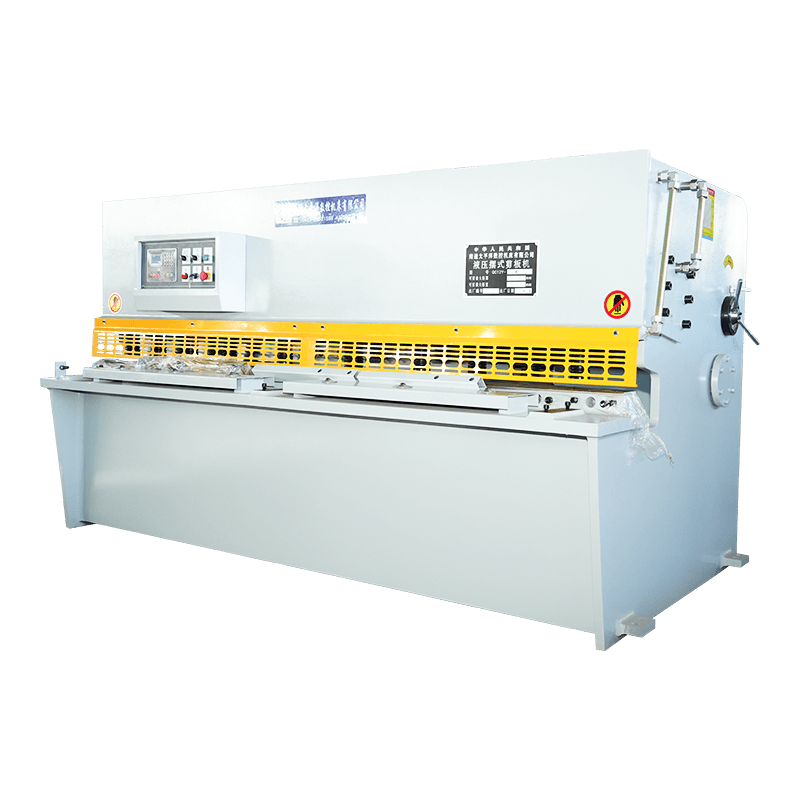

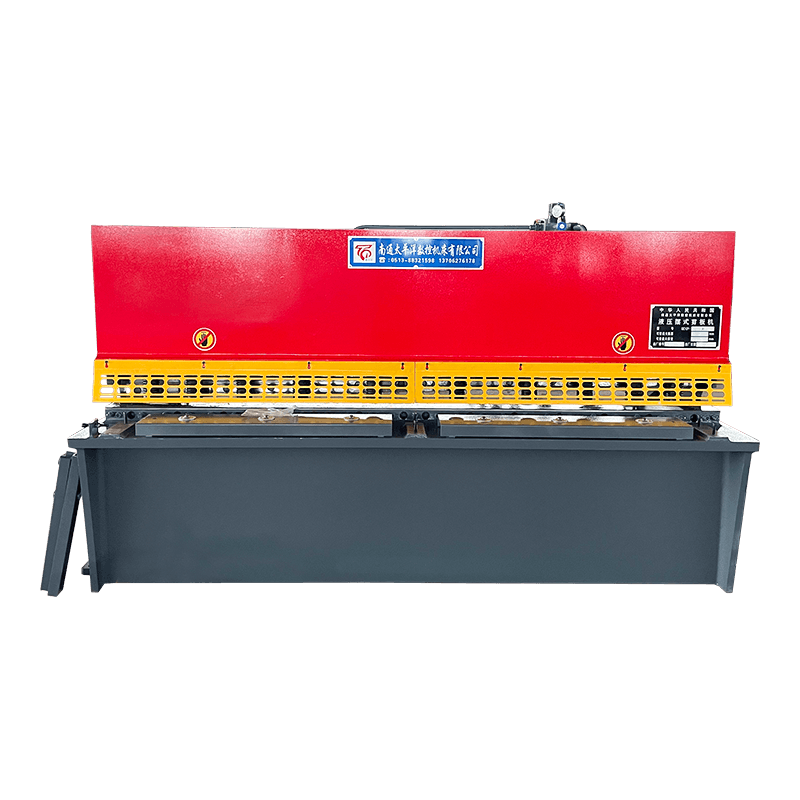

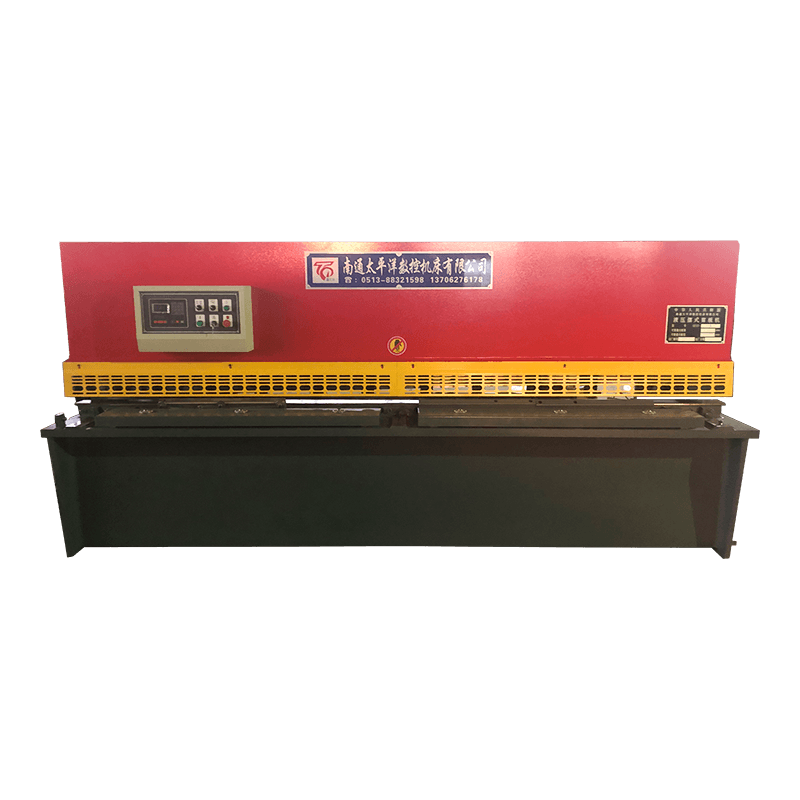

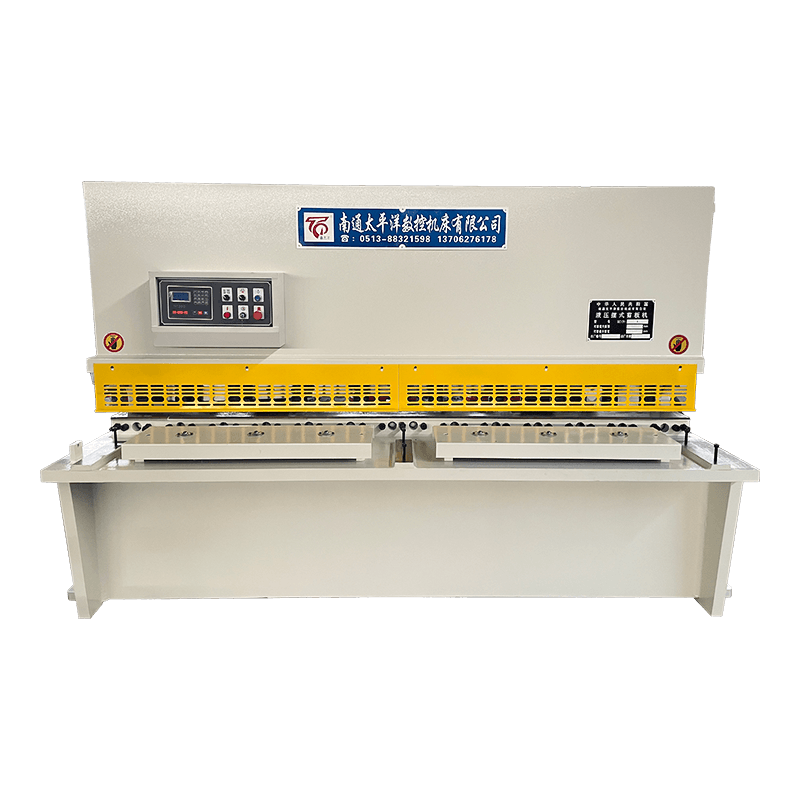

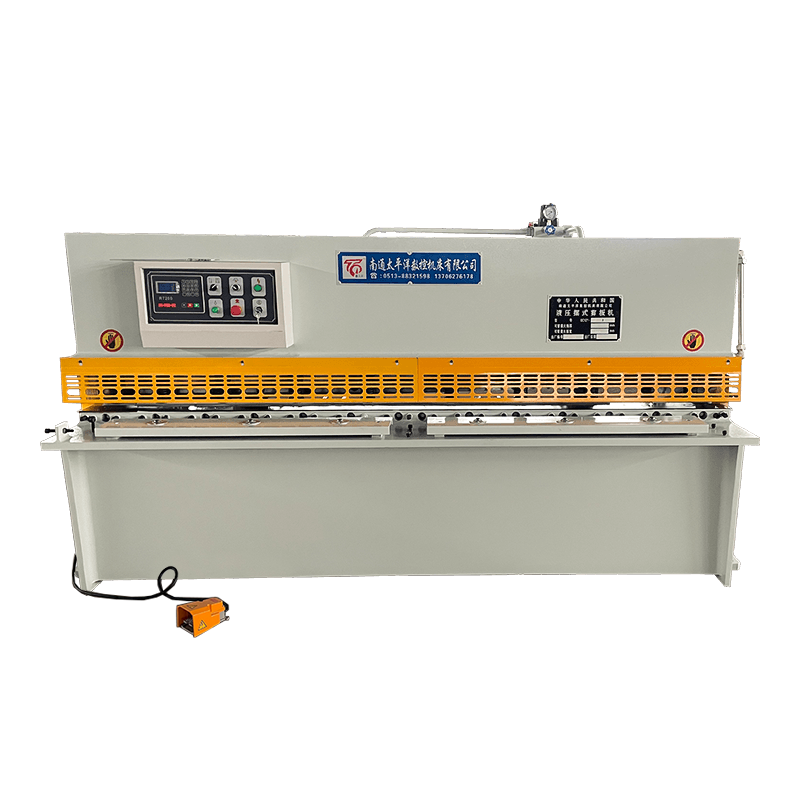

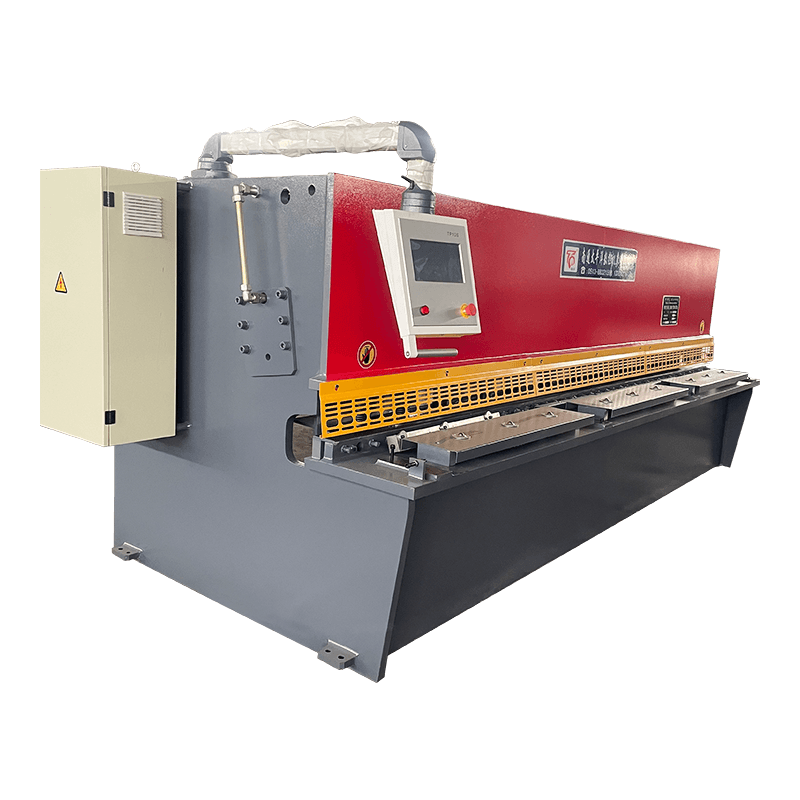

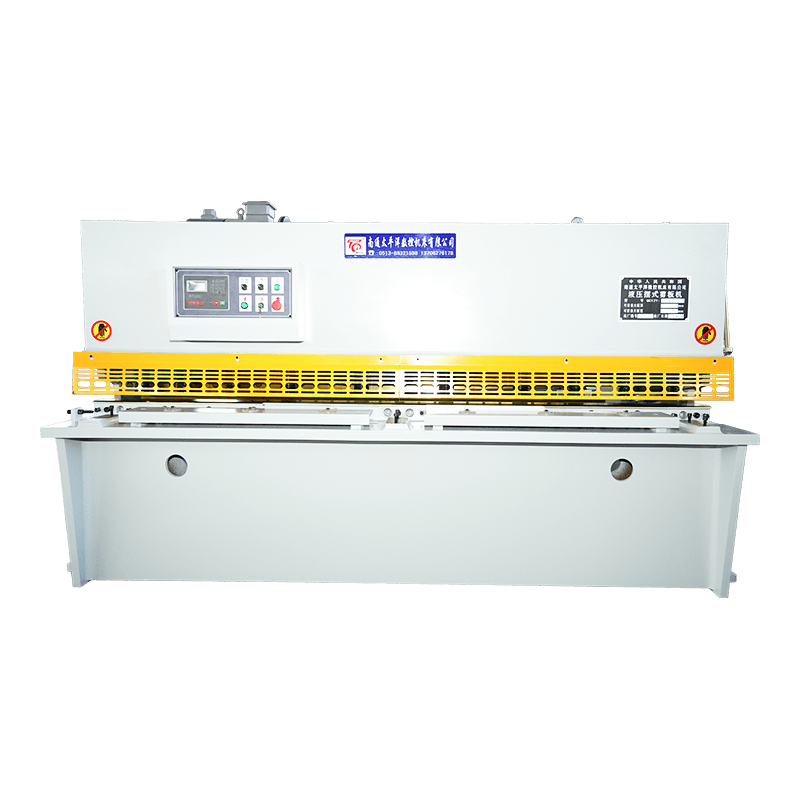

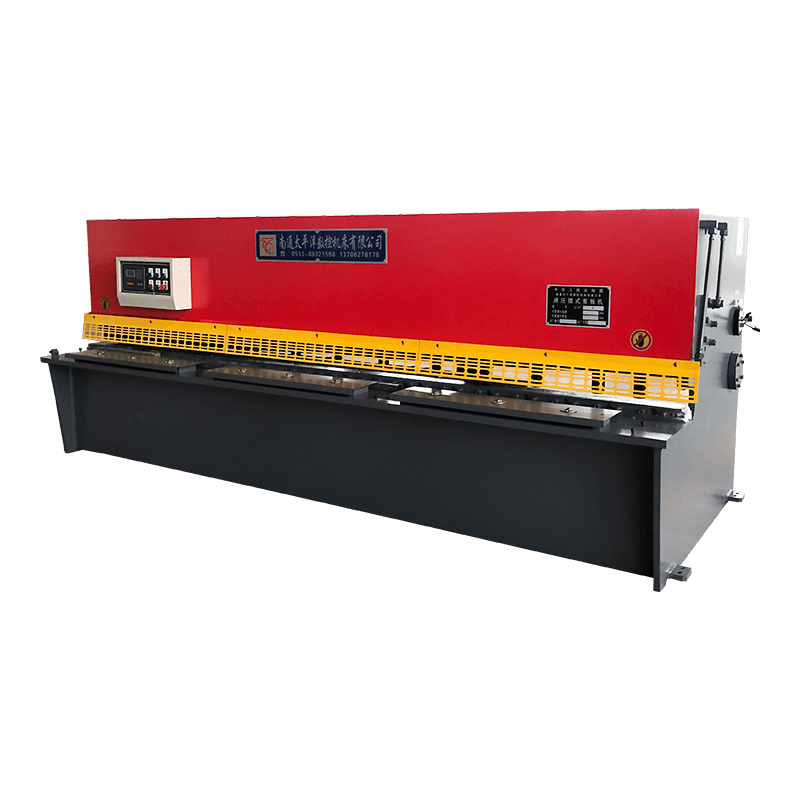

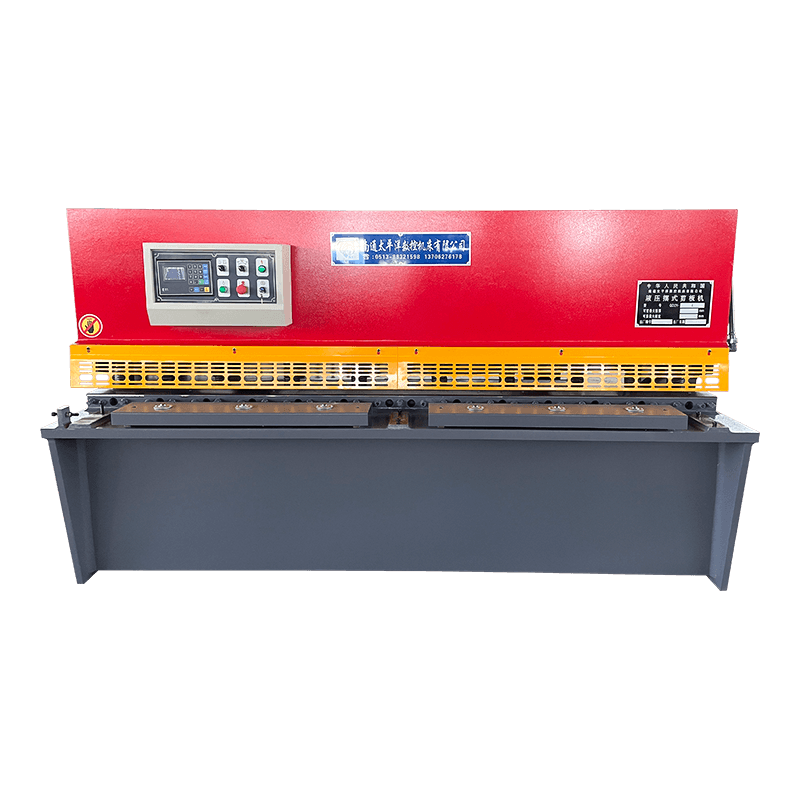

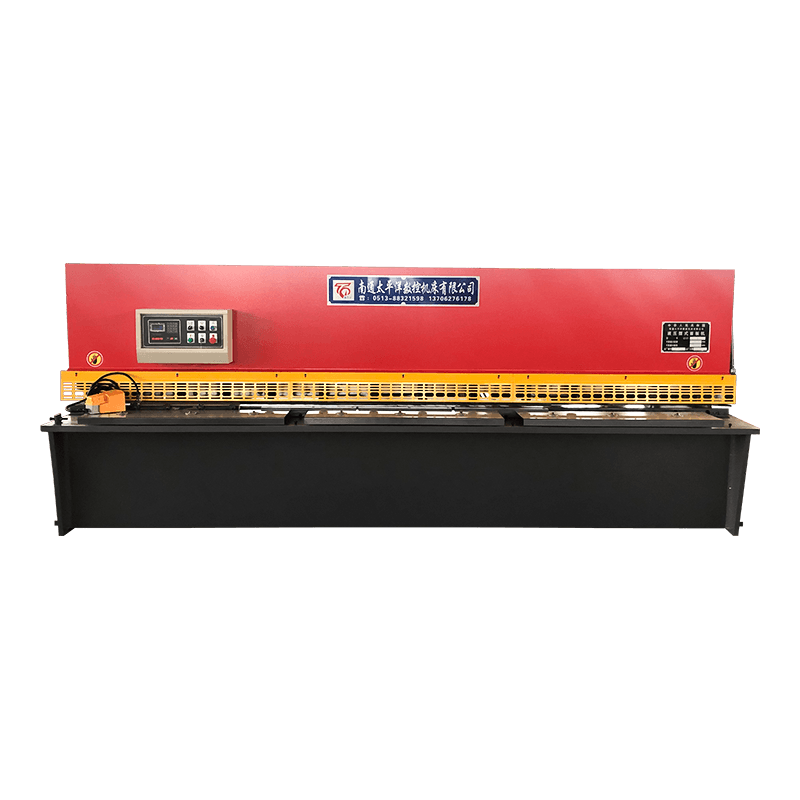

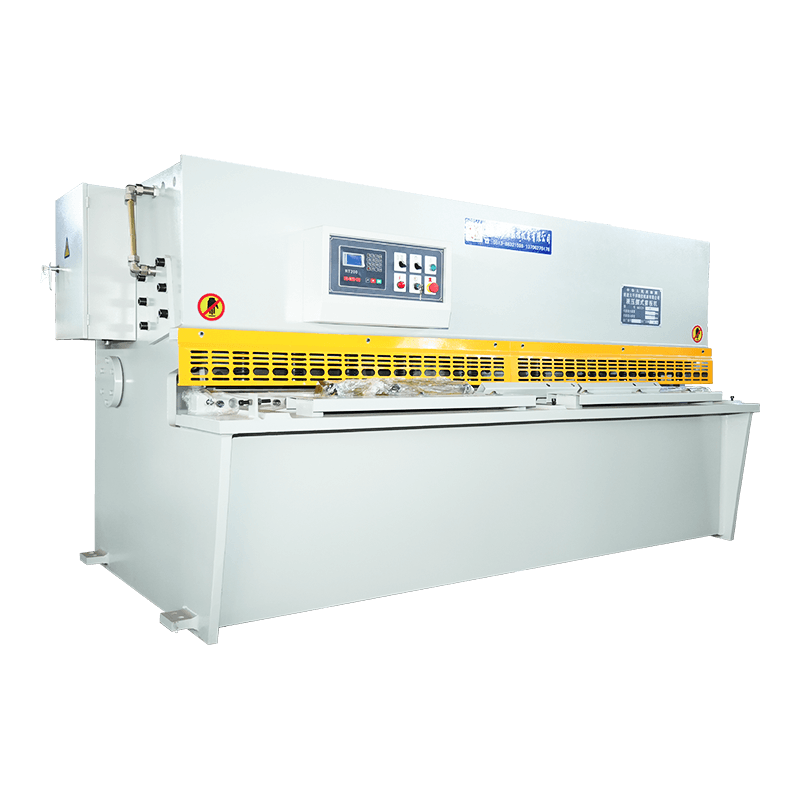

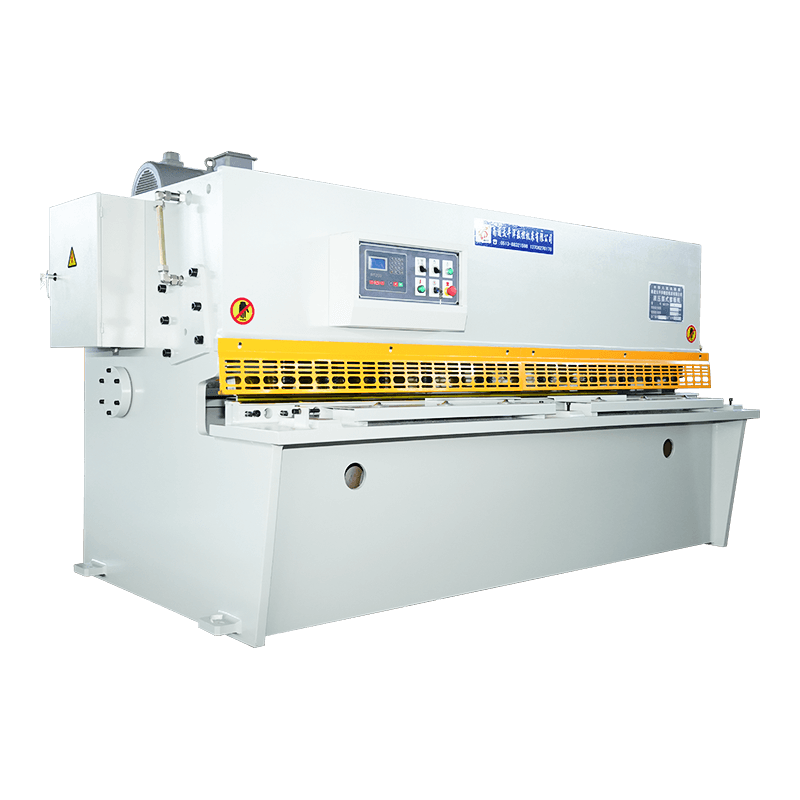

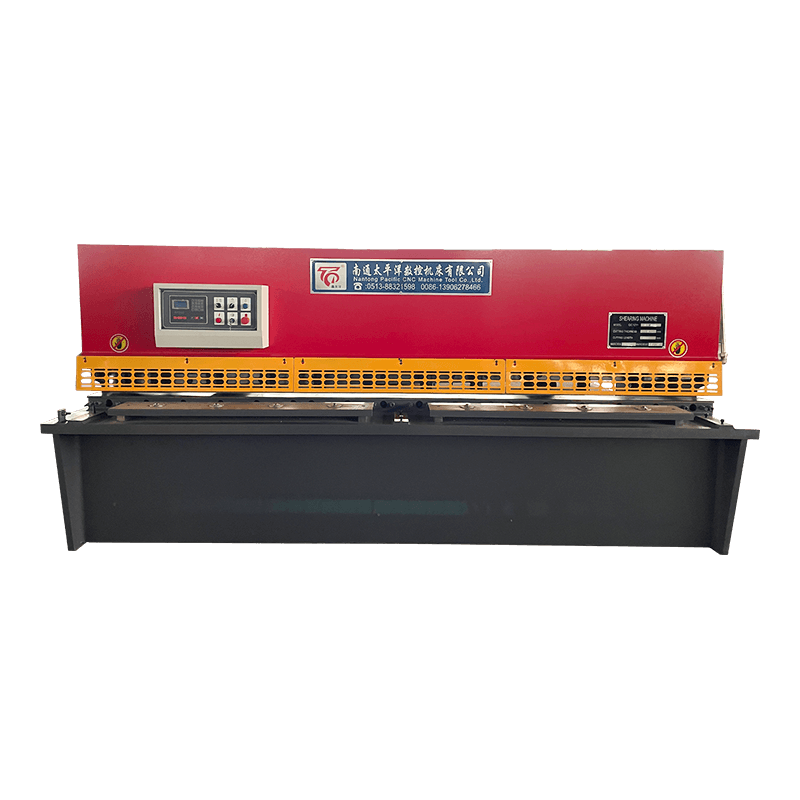

QC12Y/K Series CNC standardní/hydraulický stroj s otočným paprskem

Hydraulické nůžky s otočným paprskem řady QC12Y/K jsou vysoce přesné řešení pro stříhání kovů široce používané při zpracování plechu, kovovýrobě a zpracovatelském průmyslu. Tyto hydraulické nůžky, navržené pro řezání ocelových plechů s vysokou přesností a účinností, spojují spolehlivý výkon s uživatelsky přívětivým CNC řízením.

Klíčové vlastnosti
Vysoce přesný zadní dorazový systém: Invertor ovládá motor zadního dorazu a zajišťuje, že přesnost polohování je řízena v rozmezí 0,05 mm, což zajišťuje shodu délky řezu pro sériovou výrobu.

Vysoce kvalitní řezací nůž: Čepele vyrobené z legované 6CrW2Si nabízejí vynikající tvrdost, houževnatost a odolnost proti opotřebení, což zajišťuje dlouhou životnost a čisté výsledky střihu na různých kovových plechech.

CNC řídicí systém: Stroj vybavený řídicí jednotkou E21S řídí zdvih zadního dorazu a zdvih střižného nože a může uložit až 40 sad programů pro rychlé nastavení různých úkolů řezání.

Hydraulická bezpečnost a návrat: Přepouštěcí ventil poskytuje ochranu proti přetížení pro hydraulický systém, zatímco držák nože je poháněn zpět dusíkem pro rychlé, hladké a spolehlivé zpětné zdvihy.

Zvýšená bezpečnost: Nožní spínač je integrován s funkcí nouzového zastavení, která poskytuje spolehlivou ochranu proti náhodnému vysunutí během provozu.

Nastavitelná mezera čepele: Manuální nastavení mezery nožů umožňuje operátorům jemně doladit vůli podle různých tlouštěk materiálu a zajistit tak optimální kvalitu stříhání.

Přesné umístění krmení: Přední opěrný stůl je vybaven pravítkem, který umožňuje přesně určit délku podávání pro ruční i poloautomatické operace.

Aplikace
Tento stříhací stroj s otočným nosníkem je ideální pro stříhání uhlíkové oceli, nerezové oceli, hliníku a dalších kovových desek v průmyslových odvětvích, včetně:

  • Zpracování plechu
  • Dílny na kovovýrobu
  • Výroba automobilů a spotřebičů
  • Výroba stavební a konstrukční oceli

Dotaz

Popis produktu

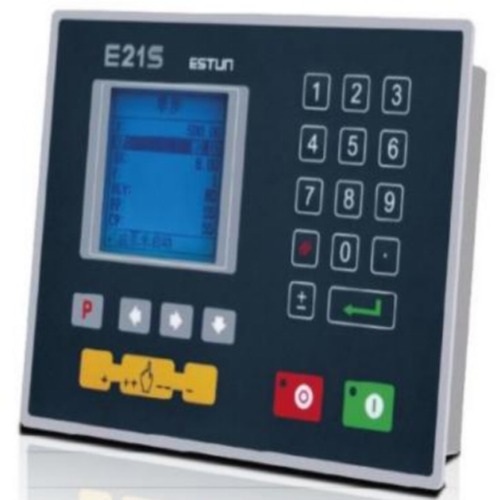

Pomocí speciálního CNC zařízení E21-S střihacího stroje firmy ESTUN

Tento produkt má následující vlastnosti:

Ovládání polohy zadního dorazu.
Funkce inteligentního polohování.
Funkce jednosměrného a obousměrného polohování efektivní správné mezeru šroubu.
Funkce ústup.
Funkce automatického vyhledávání referenčních bodů.
Funkce zálohování a obnovy parametrů jedním tlačítkem.
Funkce rychlého učení polohy.
Úložný prostor pro 40 vícekrokových programů, každý program má 25 kroků.
Funkce ochrany při výpadku napájení.

QC12Y/K- Technický parametr

Model

Stříhání
Tloušťka
(mm)

Stříhání
Šířka
(mm)

Mrtvice
(krát/mm)

Zpětný rozchod
Rozsah
(mm)

Úhel sklonu
(°)

Hlavní motor
(KW)

Hmotnost
(kg)

celkově
Rozměry
LXWXV
(mm)

QC12Y-4X2500

4

2500

18

20-600

1°30'

5.5

3500

3150X1460X1520

QC12Y-4X3200

4

3200

14

20-600

1°30'

5.5

5000

3820X1720X1620

QC12Y-4X4000

4

4000

10

20-600

1°30'

5.5

7500

4620X1850X1720

QC12Y-6X2500

6

2500

18

20-600

1°30′

7.5

5000

3150X1540X1570

QC12Y-6X3200

6

3200

14

20-600

1°30'

7.5

6100

3820X1660X1620

QC12Y-6X4000

6

4000

10

20-600

1°30'

7.5

8500

4630X1880X1750

QC12Y-6X6000

6

4000

8

20-800

1°30'

11

17800

6750X2500X2090

QC12Y-8X2500

8

2500

15

20-600

1°30'

11

6500

3150X1540X1570

QC12Y-8X3200

8

3200

11

20-600

1°30'

11

7600

3820X1660X1620

QC12Y-8X4000

8

4000

8

20-600

1°30'

11

9300

4630X1880X1750

QC12Y-10X2500

10

2500

14

20-600

1°45'

15

8500

3250X1980X1890

QC12Y-10X3200

10

3200

10

20-800

1°45'

15

9800

3900X1980X1890

QC12Y-10X4000

10

4000

7

20-800

1°45'

15

13500

4700X2150X1950

QC12Y-12X2500

12

2500

11

20-800

18.5

10000

3260X2080X1950

QC12Y-12X3200

12

3200

9

20-800

18.5

11000

3940X2080X1950

QC12Y-12X4000

12

4000

6

20-800

18.5

14000

4720X2200X2050

QC12Y-16X2500

16

2500

9

20-800

18.5

11000

3280X2280X2050

QC12Y-16X3200

16

3200

7

20-800

18.5

13000

3940X2450X2050

QC12Y-16X4000

16

4000

5

20-800

18.5

15500

4750X2450X2050

Popis a specifikace uvedené v tomto katalogu podléhají úpravám bez upozornění.

Kontaktujte nás pro více informací

Neváhejte kontaktovat, když nás potřebujete!

SUBMIT

O
Nantong Pacific CNC Machine Machine Co., Ltd
Nantong Pacific CNC Machine Machine Co., Ltd

Nantong Pacific CNC Machine Machine Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produkty, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Jako profesionál China CNC Standard Hydraulic Swing Beam Shearing Machine Suppliers and QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine Company, Společnost má nyní schopnost navrhovat, vyvíjet a vyrábět standardní série produktů a nestandardní vybavení. Výrobky se dobře prodávají po celé zemi, velké množství vývozu do jihovýchodní Asie, Evropy, Spojených států a Středního východu. Společnost pokrývá oblast více než 20 000 metrů čtverečních, přičemž skupina inženýrů a techniků s bohatými profesionálními znalostmi, výrobním a testovacím zařízením je dokončena. Over the years, has been committed to the research and innovation of forging machine tools, the product sales and after-sales service is sparing no effort, has in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu area established a more perfect set of pre-sale, sale, after-sales service in one of the Pobočky, snažte se uspokojit potřeby domácích a zahraničních zákazníků.


V dnešním světě plném naděje a příležitostí, Pacific Machine Machine a naši zákazníci jdou ruku v ruce pro společný rozvoj.

Zprávy
Prodloužení průmyslových znalostí

1. Úvod do QC12Y/K Series CNC swing Beam Shearing Machine

Standardní CNC řady QC12Y/K Hydraulické nůžky s otočným nosníkem je vysoce výkonné zařízení na řezání kovů široce používané v průmyslu výroby plechů. Je určen pro řezání uhlíkové oceli, nerezové oceli a hliníkových plechů s vysokou přesností a účinností.

Ve srovnání s tradičními nůžkami tento CNC hydraulický stroj s otočným nosníkem zlepšuje řezání 30 %–50 % a zajišťuje přesnost řezání uvnitř ±0,1 mm , což z něj činí spolehlivou volbu pro moderní zpracovatelský průmysl.

Nantong Pacific CNC Machine Tool Co., Ltd je klíčovým podnikem národního strojního podniku, který se nachází v zóně hospodářského a technologického rozvoje Haian, kde je krásné prostředí navázáno pohodlný provoz, což poskytuje rychlý průmysl mezi podniky a zákazníky. Podnik je plně a specializuje se na výrobu nůžek, ohýbaček, válcovacích strojů, hydraulických lisů, děrovacích strojů a produktů, široce používaných v: lehkém vybavení dalším průmyslu, letectví, stavbě lodí, metalurgii, přístrojové technice, elektrospotřebičích, nerezových výrobcích, stavebním a dekoračním průmyslu. Naše výrobky se dobře prodávají doma i v zahraničí.

2. Klíčové vlastnosti nůžek řady QC12Y/K

  • Invertorový řídicí systém: Ovládá motor zadního dorazu s přesností do 0,05 mm.
  • Vysoce kvalitní materiál čepele: Používám ocel 6CrW2Si pro dlouhotrvající řezný výkon.
  • CNC systém E21S: Ovládá zadní doraz a řezný zdvih, ukládá až 40 programů.
  • Ochrana proti přetížení: Přepouštěcí ventil zajišťuje bezpečnost systému při vysokém tlaku.
  • Systém vracení dusíku: Držák nože se vrací hladce a bezpečně.
  • Funkce nouzového zastavení: Noční spínač zajišťuje bezpečnost obsluhy.
  • Manuální nastavení mezery čepele: Zlepšujte kvalitu řezu pro různé materiály.
  • Přední podpěra s pravítkem: Zajišťuje přesné nastavení délky podávání.

3. Princip činnosti hydraulického střižného stroje

(1) Mechanismus řezání otočným paprskem

Horní čepel se pohybuje houpavým obloukovým pohybem a zajišťuje hladké a plynulé řezání. Tato konstrukce snižuje spotřebu energie 15 %–20 % ve srovnání s gilotinovými systémy.

(2) Hydraulický pohonný systém

Hydraulický systém poskytuje stabilní přítlak, aby byla zajištěna zajištěna řezná síla po celé délce čepele, podporuje tloušťky až ocelové plechy 16mm .

(3) Integrace řízení CNC

Řídící systém E21S automatizuje polohování zadního dorazu zdvihu, čímž výrazně zvyšuje a snižuje a snižuje chyby obsluhy.

4. Přehled technických parametrů

Položka Specifikace Benefit
Tloušťka řezání 1–16 mm Široká materiálová kompatibilita
Přesnost zpětného měřidla 0,05 mm Vysoce přesné polohování
Řídící systém CNC E21S Programovatelný provoz
Technické specifikace QC12Y/K hydraulické kyvné paprskové nůžky

5. Průmyslové aplikace

Řada QC12Y/K je široce používána v:

  • Dílny na kovovýrobu
  • Lodní průmysl
  • Výroba automobilů
  • Zpracování stavební oceli

6. Nejčastější dotazy

Q1: Jaké materiály lze strojně řezat QC12Y/K?

Dokáže efektivně řezat uhlíkovou ocel, nerezovou ocel a hliníkové desky.

Q2: Jaký je používat řídicí systém?

Využívá CNC systém E21S, který podporuje až 40 programovatelných nastavení.

Q3: Jaká je hlavní výhoda konstrukce otočného nosníku?

Poskytuje hladší řez a snižuje spotřebu energie až o 20 %.
